Procedura per testare i componenti e visualizzare i più recenti codici di errore della lavastoviglie

di Antonello Careri - pubblicato il 01/04/2017
Per risolvere i problemi di funzionamento di una lavastoviglie Rex Electrolux, ci sono a disposizione degli strumenti che ci consentono, anche se non abbiamo a disposizione un codice di errore definito, di fare dei test di funzionamento sulle differenti componenti e di visualizzare fino agli ultimi 3 errori. Difatti se siamo in presenza di un’anomalia, questa viene restituita sul display o segnalata tramite i led e ci consente di identificare l’errore. Però può capitare che non ci sia solo un errore ed in questo caso, in regime ordinario, viene restituito solo l’ultimo, che chiaramente non è il solo responsabile del malfunzionamento e conseguentemente ci può indurre alla non conclusione del problema con la sua sola risoluzione.

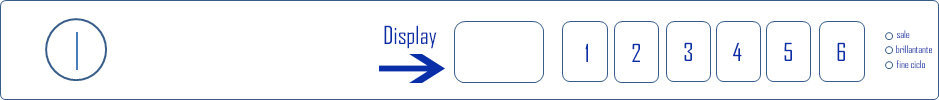

Prima di andare avanti diciamo che questa procedura, potrebbe essere leggermente diversa, pertanto impieghiamo il condizionale, su alcuni modelli e comunque può essere riconducibile a tutto il gruppo Electrolux, quindi lavastoviglie con marchio Rex, Aeg, Zoppas. Per effettuare dette verifiche è necessario passare la lavastoviglie in modalità diagnostica. Dal pannello dei comandi, che ci troviamo davanti, abbiamo riportato un esempio di quello che dovrebbe essere:

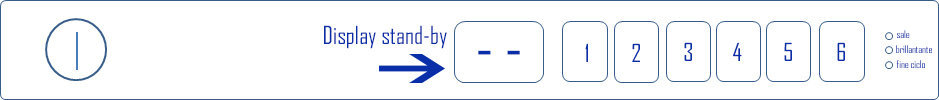

dobbiamo metterla in stand by, ovvero senza programmi in corso o selezionati:

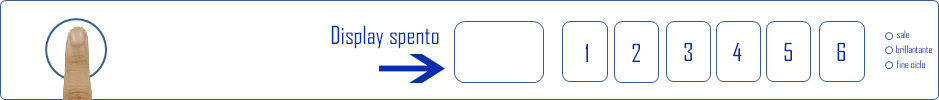

a questo punto premendo il tasto on off, la spegniamo:

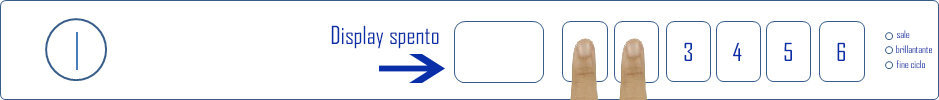

ora siamo nella possibilità di premere i tasti che ci consentiranno di entrare in diagnostica, quindi premiamo i tasti 1 e 2 e li teniamo schiacciati:

facciamo attenzione al fatto che su alcuni modelli, l’entrata in diagnostica avviene premendo i pulsanti 2 e 3, in questo modo:

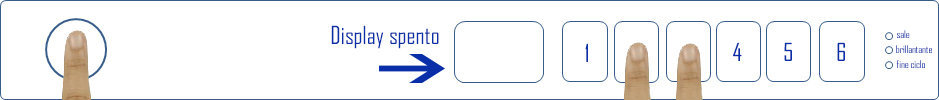

ed in altre con i pulsanti 1 e 3, ma ci sono ancora delle variabili, ma a prescindere che siano interessati i tasti 1 e 2, 2 e 3, 1 e 3 o altri, dobbiamo procedere, immediatamente dopo e tenendo sempre i due tasti pigiati, accendendo la lavastoviglie:

dopo averla accesa continuiamo a tenere premuti i due tasti:

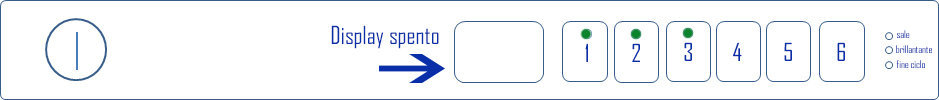

fino a quando si illumineranno, lampeggiando, i led relativi al pulsante 1, 2 e 3:

abbiamo terminato la procedura che ci ha permesso di entrare nella diagnostica.

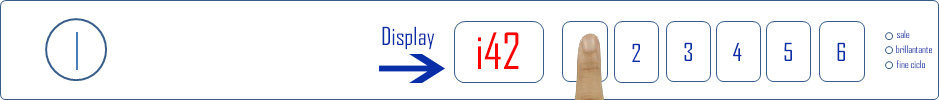

Da qui, ora, possiamo visualizzare partendo dall’ultimo i 3 errori, sempre se ci sono, che si trovano in memoria, oppure effettuare un controllo dei vari componenti, quindi un test di funzionamento degli stessi. Per farlo dobbiamo premere il tasto numero 1 per una sola volta, questo ci restituirà, come nella grafica sotto, un codice di errore:

ripremendo il pulsante per la seconda volta, ci verrà indicato il secondo codice in memoria:

ed ancora il terzo codice memorizzato:

chiaramente riusciremo a visualizzare i tre codici di errore, che in questo caso sono di pure esempio, sempre che ci siano, altrimenti, nel premere il pulsante 1, dopo la visualizzazione dei codici presenti, si passerà alla fase di test delle componenti. Ora, ogni volta che andremo a premere il tasto 1, vedremo comparire in sequenza sul display dei numeri, come descritto a seguire, ed in contemporanea alla loro apparizione, verrà effettuata una fase di test del relativo componente:

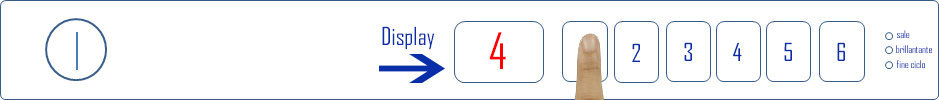

Il 4 corrisponde alla fase di rigenerazione delle resine;

Il 5 corrisponde e mette in funzione la pompa di scarico, la sentiremo in funzione;

Il 6 corrisponde e mette in funzione il carico dell’acqua, lo sentiremo in funzione;

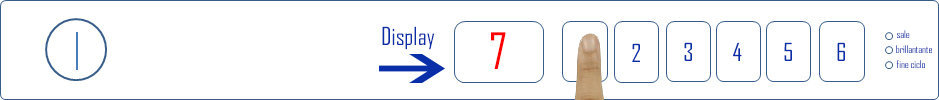

Il 7 corrisponde al riscaldamento dell’acqua, ma entrerà in funzione solo se il livello dell’acqua è sufficiente, altrimenti non succederà niente;

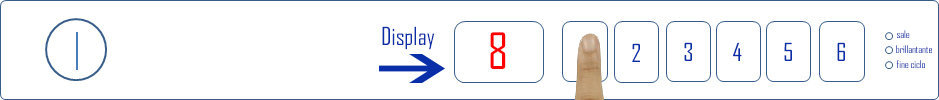

L’8 testa è mette in funzione il motore;

Il 9 testa il funzionamento del dispenser del detersivo;

Il 10 prova la ventilazione per la fase di asciugatura.

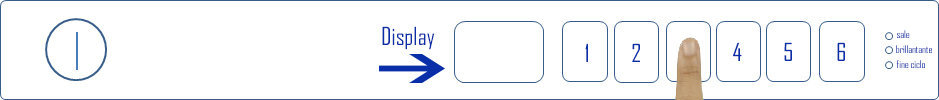

Questa procedura ci consente di testare uno per uno i componenti, abbiamo però anche la possibilità di effettuare un test in automatico, ovvero avviarlo premendo il tasto 3:

il test verrà eseguito in circa 15 minuti.

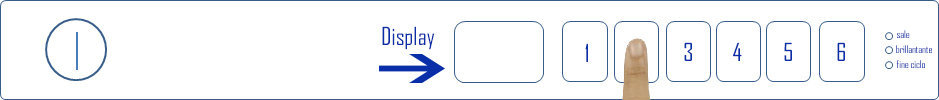

Dalla modalità diagnostica, andando a selezionare il tasto numero 2, resettiamo tutti gli errori che sono in memoria alla lavastoviglie.

Vedremo lampeggiare tutti i led per circa 30 secondi.

Giulio da Picone giorno 03/01/2020 Buongiorno ho una lavastoviglie Electrolux ESF8555ROX WATERSAVE XXL e vorrei sapere la combinazione dei tasti per effettuare la diagnostica e il reset completo della macchina in considerazione che ha i tasti esterni sul frontale. grazie saluti.     Buongiorno Giulio, per accedere alla diagnostica è necessario premere contemporaneamente per 4 secondi i tasti: Programmi e Opzioni (i due sulla sinistra). Entrato in diagnostica per avviare il test premere il tasto Delay (quello in alto sulla destra). La fase di reset si avvia con i tasti Delay e Multitab premuti per 2 secondi. Questa fase consente di ripristinare alcune funzioni di base: durezza dell’acqua, abilità o disabilita il brillantante, abilita disabilita segnale acustico. Il reset non ripara la scheda, quindi se c’è un guasto il reset non serve. Diego da Torrile giorno 16/09/2017 Buonasera, vi scrivo perché ho un problema con la mia lavatrice AEG lavamat modello LW 1050. Quando imposto un programma inizia a lavorare per circa 10 min., poi si blocca e si accende il tasto fine ed effettua 5 lampeggi consecutivi. Vorrei sapere che codice di errore corrisponde e come potrei risolvere il problema.     Buongiorno Diego, non saprei a cosa si riferisce la spia indicata, però possiamo capire in base all’analisi delle diverse fasi del lavaggio, dove si blocca e quale potrebbe essere l’apparato interessato.
