Capire che errore indica il lampeggio dei led nelle lavatrici Ariston
In un precedente articolo sugli errori delle lavatrici Ariston Hotpoint, abbiamo indicato i codici che possono essere mostrati sul display, ricordiamo che l’indicazione potrebbe variare in base al modello, e descritto a cosa si riferiscono, pertanto poter identificare il componete o la parte interessata al guasto. Ci sono tuttavia molti modelli di lavatrice Ariston, che non sono dotati del display digitale e che indicare un errore utilizzano i led di programmazione, che in base al difetto lampeggiano in una specifica sequenza.
Ora andremo a delineare quali possono essere le sequenze, quali i codici che rappresentano e la corrispondenza del difetto.

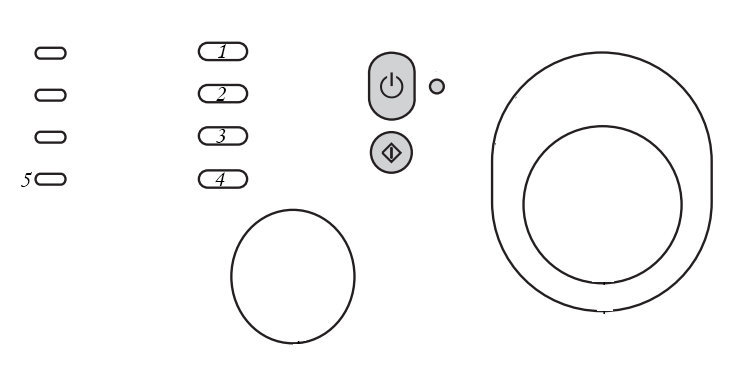

Prima di iniziare è opportuno precisare e mostrare che le lavatrici interessate, sono quelle che presentano il seguente cruscotto:
Abbiamo evidenziato i led interessati con una numerazione dall’1 al 5, sia per stabilire che i guasti vengono segnalati da questi led, che sostanzialmente sono quelli delle funzioni, (superwash, extrarisciacquo, esclusione centrifuga, blocco porta o altro) e da una spia di avanzamento del programma, sia per poter eseguire una combinazione di numeri per identificare l’errore. Indipendentemente dalle funzioni riportate sui vari modelli, per identificare l’errore seguiamo la numerazione, in quanto potremmo identificare, su differenti modelli di lavatrice, una funzione diversa nella stessa posizione, ma non è la funzione che stabilisce l’errore bensì il tasto. Di seguito sono riportate le combinazione dei numeri, degli errori e del difetto corrispondente:
4 = F1
3 = F2
3-4 = F3
2-4 = F5
2-3-4 = F7
1 = F8
1-4 = F9
1-3 = F10
1-3-4 = F11
1-2 = F12
1-2-4 = F13
1-2-3 = F14
1-2-3-4 = F15
5 = F16
4-5 = F17
3-5 = F18
Identificato il codice di errore, capiamo a cosa si riferisce:
F1: Triac di comando del motore è in corto;
F2: La tachimetrica del motore è in corto ed il motore è bloccato;
F3: Sonda NTC difettosa o relè della resistenza incollato;
F5: Vuoto non rilevato dal pressostato oppure la pompa di scarico è bloccata;
F7: Mancanza di assorbimento della resistenza elettrica di lavaggio;
F8: Relè resistenza incollato o pressostato incollato sul pieno;
F9: Scheda EEPROM guasta;
F10: Mancanza del segnale di vuoto e pieno contemporaneamente;
F11: Rilevata assenza risposta pompa di scarico;
F12: Assenza comunicazione tra la scheda principale e quella display;
F13: Sonda NTC asciugatura guasta o motore ventola bloccato;
F14: Assenza assorbimento resistenza asciugatura;
F15: Relè di contatto resistenza asciugatura incollato. Triac in corto;
F16: Cestello bloccato (lavatrici carica dall’alto);
F17: Difetto al blocco porta, non alimentato;
F18: Errore scheda elettronica.
