Tempo di lettura: 14 minuti |
Cosa trovi in questo articolo Simboli display lavatrice Hotpoint Ariston Codici errore lavatrice Hotpoint Ariston Codici errore lavatrice Ariston Aqualtis Codici errore lavatrice Hotpoint Ariston attuali |
Prima di passare agli errori della lavatrice, vediamo alcuni simboli mostrati sul display al fine di fornire delle indicazioni relative al funzionamento o ad anomalie o condizioni particolari e specifiche che mettono in allarme quando compaiono all'improvviso sul cruscotto.
Simbolo | Cosa significa |
![]() 0 RMP |
Questa simbolo indica che il carico di biancheria inserito all'interno del cestello non è bilanciato e conseguentemente per evitare che la centrifuga possa creare sollecitazioni alla lavatrice, viene azzerata. Insieme al simbolo compare anche la scritta 0 RMP, che per l'appunto segnala centrifuga zero giri. |
![]() |
Quando nella lavatrice Ariston lampeggia la spia della chiave inglese è in atto un malfunzionamento, che può essere segnalato con un codice di errore o l'accensione di alcuni led. La chiave inglese non specifica niente in particolare se non che è necessario intervenire tecnicamente. |
![]() |
La spia del rubinetto segnala che la lavatrice ha difficoltà a caricare l'acqua. Questa segnalazione in alcune vecchie lavatrici può essere sostituita dalla sigla H2O. |
![]() |
Il simbolo con la retina indica che la lavatrice non riesce a scaricare l'acqua, anomalia spesso imputabile al filtro sporco, che la spia segnala come da pulire. |
![]() |
Si tratta della spia del blocco di sicurezza per i bambini. Premendo il tasto per 3 secondi si attiva e si disattiva a seconda della condizione iniziale. Quando accesa è possibile soltanto accendere e spegnere la lavatrice. |
![]() |
Si tratta di una spia di segnalazione del livello di riempimento del cestello. Indica che è possibile premendo il tasto pausa, inserire altri indumenti nel cestello, ed avviare il ciclo premendo avvio. |
![]() |
Si tratta dell'icona del lucchetto o anche detta del blocco porta. Quando si accende segnala che lo sportello è bloccato e non è possibile aprirlo in quanto è in atto un programma. |
DEMO | Non è un simbolo ma una scritta che compare e segnala che la lavatrice è entrata o meglio è stata impostata in modalità dimostrazione. In questa condizione non può essere avviato nessun programma. Per tornare alla modalità classica consulare le istruzioni di come disattivare la modalità demo. |
![]() |
Il simbolo della lavatrice con una stella si accende dopo 50 cicli ed indica di eseguire un ciclo di pulizia per eliminare calcare e cattivi odori. La spia si spegne premendo un tasto qualsiasi o spegnendo la lavatrice. Per eseguire la pulizia Hotpoint suggerisce di utilizzare prodotti specifici. Per sapere come pulire la lavatrice consulta la guida. |
![]() |
Il simbolo dell'orologio acceso indica che è stato selezionato un tempo di ritardo per l'avvio del lavaggio, si tratta della partenza ritardata o avvio programmato. Per eliminarlo è necessario premere più volte il tasto equivalente fino a quando non scompare. |
![]() |
Si tratta di una funzione di lavaggio che può essere attivata su alcuni cicli e consente di risparmiare energia elettrica. |
![]() |
Funzione rapido che consente di ridurre la durata del ciclo di lavaggio. |
![]() |
Final care, si tratta della spia di una opzione di lavaggio, che prevede la sua attivazione al termine del ciclo delicato, caratterizzato da lente rotazioni. Final care si prende cura del capo fino a 6 ore, ma può essere interrotta, premendo un tasto qualunque in qualsiasi momento. |
![]() |
Accendendosi questa icona significa che è stata impostata l'azione del prelavaggio. |
![]() |
Consente di impostare un risciacquo aggiuntivo al termine del ciclo di lavaggio, per una rimozione del detersiva massima. |
![]() |
Si tratta di una impostazione opzionale ed indica quando selezionata che la temperatura di lavaggio è impostata su freddo. |
Tra i simboli visti ce ne sono alcuni che sono opzionali, ovvero non possono essere impostati indistintamente su ogni programma, ma solo su quelli che secondo la tabella dei programmi è previsto. Quando uno di essi viene selezionato ma non è attivabile, i led della lavatrice lampeggiano e sono accompagnati da una segnalazione acustica.
I problemi della lavatrice Ariston Hotpoint sono legati a difetti di funzionamento di alcuni componenti o al verificarsi di anomalie che impediscono agli stessi di svolgere il loro compito durante lo svolgimento di un programma. Questo può causare l'interruzione improvvisa del ciclo di lavaggio e la restituzione di un messaggio di errore sul quadro dei comandi. A seconda che la lavatrice disponga di un display o di led, la segnalazione può essere esplicita nel primo caso o da decodificare nel secondo. Quando è chiara, compare un codice alfanumerico, mentre quando non lo è, si accendono dei led. In entrambi i casi, la segnalazione fa riferimento a una precisa codifica con uno specifico significato.
Ma quali sono i codici che indicano i guasti della lavatrice? I codici sono tanti, ma prima di scoprirli, è necessario dire che nel corso degli anni e con l'avvento di nuovi modelli, la codifica degli errori è cambiata e, sebbene il codice di errore possa essere uguale, in base alla linea di lavatrice, può assumere un significato diverso. In questo articolo ci focalizziamo sui codici più attuali che fanno riferimento alla linea Aqualtis ed a lavatrici ancora più nuove. Per modelli di lavatrici più vecchie si rimanda alla lettura dell'articolo: errori lampeggi led lavatrice Ariston. Nei libretti di istruzione alla voce e difetti non si fa riferimento esplicito a detti codici di errore o lo si fa solo parzialmente e pertanto non siamo in grado di capire quale sia il problema e se possiamo risolverlo da soli.

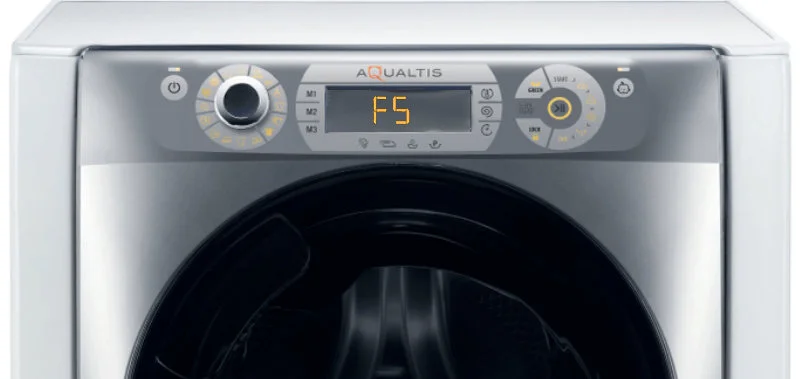

I guasti delle lavatrici Ariston della linea Aqualtis, vengono segnalati con dei codici alfanumerici con la lettera F iniziale seguita da un numero. La forma è FX, ad esempio F5. Nei modelli con il display digitale, come questo rappresentato sotto, il codice viene mostrato chiaramente sul display, è necessario pertanto consultare la tabella per comprendere a cosa il codice si riferisce.

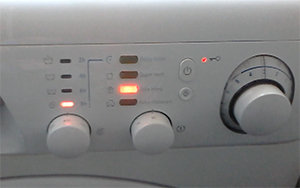

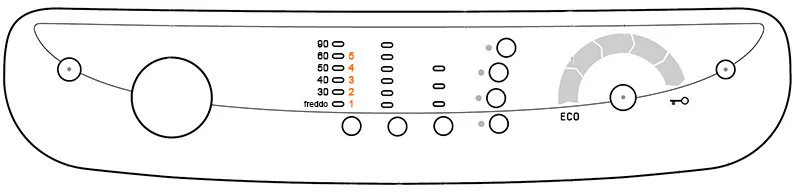

Nei modelli Aqualtis più vecchi e non dotati di display ma di led, per decodificare il difetto è necessario fare riferimento ai led di sinistra, che corrispondono a quelli della temperatura. I led di segnalazione sono i primi 5 partendo dal basso. Essi possono accendersi singolarmente o in combinazione.
Per capire quale problema indicano è necessario fare riferimento alla tabella degli errori sotto riportata.
Codice | Combinazione Led accesi |
F01 | LED 1 |
F02 | LED 2 |
F03 | LED 1 + LED 2 |
F04 | LED 3 |
F05 | LED 1 + LED 5 |
F07 | LED 1 + LED 2 + LED 3 |
F08 | LED 4 |
F09 | LED 1 + LED 4 |
F10 | LED 2 + LED 4 |
F11 | LED 1 + LED 2 + LED 4 |
F12 | LED 3 + LED 4 |
F18 | LED 2 + LED 5 |
Ora sappiamo come identificare l'errore, ma quale è il significato di ognuno di loro?
Codice | Significato |
F01 | Segnala un probabile corto circuito del triac di comando del motore. In tal caso è necessario controllare la morsettiera dell'innesto di alimentazione del motore e la connessione dei cablaggi sulla scheda elettronica. In caso risultino in perfette condizioni è necessario eseguire un controllo interno della scheda o sostituirla. |
F02 | Segnala un difetto alla tachimetrica del motore che risulta essere in corto o con circuito aperto. Per verificare la tachimetrica, misurare che sui due innesti venga restituito un valore ohmico compreso tra 115 e 190 Ω. In caso di valore fuori intervallo o assente sostituire la tachimetrica. Il difetto può dipendere anche da un problema del motore in blocco o della scheda elettronica difettosa. Nel qual caso sono da sostituire. |
F03 | Si tratta di una segnalazione di errore della sonda ntc del lavaggio che risulta in corto circuito o circuito aperto. Bisogna misurare sui due innesti della sonda il valore ohmico che deve essere di circa 20 KΩ o pari al valore stampigliato sulla sonda. In caso sia conforme il difetto è attribuibile alla scheda elettronica. |
F04 | Tecnicamente segnala che il pressostato è incollato sul vuoto. Nella sostanza significa che la lavatrice carica continuamente acqua in quanto il pressostato segnala sempre il vuoto. Nel momento in cui viene raggiunto un troppo pieno, si attiva lo scarico dell'acqua. In questo caso è necessario controllare che ci sia la continuità ohmica sui pin del pressostato. Riscontrando l'anomalia sostituire il pressostato. Il difetto può essere causato anche dalla scheda elettronica. |
F05 | Si tratta di un errore simile nelle teoria al precedente, ovvero il pressostato resta inceppato sul pieno e quindi non segnala lo svuotamento della vasca. Questo difetto è riconducibile al pressostato o alla scheda quando si vede scaricare l'acqua. In caso in cui lo scarico non avviene il difetto dipende dalla pompa di scarico o dalla scheda che non l'alimenta o dai relativi cablaggi interrotti. |
F07 | La resistenza di riscaldamento non viene alimentata. Il difetto può dipendere dal pressostato che resta sul vuoto, vedere indicazioni errore F04, oppure da un difetto della resistenza interrotta, dalla scheda elettronica o dai fili di alimentazione della resistenza. Si consiglia di misurare il valore ohmico della resistenza che di norma è introno ai 25Ω. |
F08 | Il relè resistenza incollato. Questo comporta la mancata attivazione del riscaldamento. Il difetto può essere causato dal pressostato quando resta sul vuoto o quando resta sul pieno. Sono due condizioni che non fanno raggiungere la condizione di stabilità alla lavatrice che non prosegue con la fase del riscaldamento. Oltre al pressostato, causa secondaria, ma da verificare, può essere dato dal relè della scheda elettronica guasto. Sostituire scheda. |
F09 | Eeprom non programmata o non compatibile con la lavatrice. Significa che la programmazione della scheda è saltata o o che una scheda sostituita presenta un software non adatto alla lavatrice. Sostituire la scheda elettronica. |
F10 | Il pressostato non percepisce in modo corretto il livello dell’acqua. Questo avviene sia sul vuoto che sul pieno. Controllare che la trappola dell'aria sia libera e in caso affermativo, oltre al controllo ohmico del pressostato, si procede alla sostituzione. Il difetto può essere causato anche dalla scheda elettronica, da sostituire. |
F11 | Segnala che la lavatrice non si riesce ad attivare la pompa di scarico. Si rende necessario una verifica della continuità elettrica che corrisponde all'incirca a 170 Ω. In caso di valore fuori norma sostituire la pompa. Se il valore è nei limiti controllare il cablaggio ed infine la scheda elettronica. |
F12 | Si tratta di un errore di comunicazione tra la scheda principale e quella display. Non c'è una indicazione chiara di quale delle due non stia funzionando. Controllare i cablaggi e le connessioni tra le due scede. Successivamente si procede, ad una ispezione delle schede ed alla loro sostituzione. |
F18 | Si tratta di un errore di comunicazione tra la scheda principale ed il processore di segnale digitale. Sostituire la scheda. |
La codifica degli errori per Aqualtis non include alcuni codici specifici per la lavasciuga che vengono ignorati, ma che potrebbero essere rilevanti per altri modelli. Li riportiamo, assieme ad altri ulteriori codici, per chi potrebbe riscontrare un codice non presente nella descrizione precedente.
Codice | Significato |
F13 | Si tratta di un errore che interessa solo la lavasciuga. Segnala che la ventola e la termoresistenza dell’asciugatrice non funzionano. |
F14 | La resistenza di riscaldamento dell'aria per l'asciugatura è guasta. Controllare che tra i due poli ci sia continuità elettrica. Sostituire la resistenza. |
F15 | Il relè di comando della resistenza di riscaldamento della resistenza di asciugatura è incollato. Sostituire scheda elettronica. |
F16 | Si tratta di una assenza di comunicazione del blocco porta che interessa spesso il triac della scheda elettronica che lo gestisce. Verificare se arriva tensione dalla scheda elettronica. Sostituire sceda. |
F19 | Il ventilatore della lavasciuga non risponde ai comandi, sostanzialmente non viene spinta aria nel cestello. Può trattarsi di un difetto della ventola, dei relativi cablaggi o del triac di comando sulla scheda. |
H20 | La lavatrice o lavasciuga riscontra una difficoltà nel caricamento dell'acqua. Controllare il tubo di carico, i filtri, il rubinetto, la pressione dell'acqua. |
F06 | Il selettore dei programmi si trova in una posizione di mezzo e non riesce a comunicare una selezione oppure sebbene sia in posizione corretta non la rileva. |
F17 | Difetto di interblocco. |

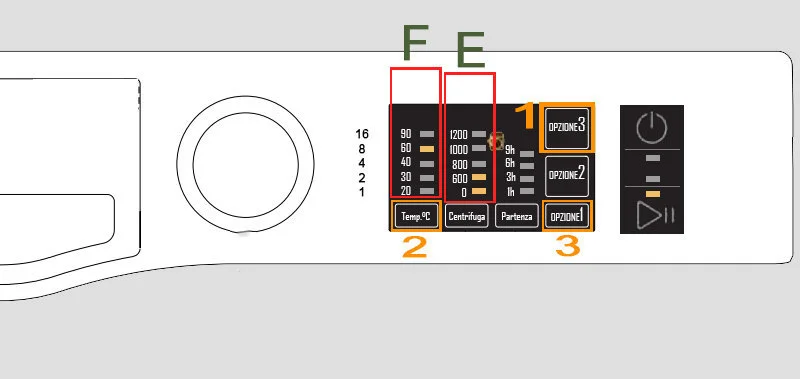

La linea attuale di lavatrici Hotpoint Ariston possiede una codifica degli errori con con doppio codice, ovvero gli errori sono indicati con una combinazione alfanumerica doppia, come ad esempio "F8 E3". Nei modelli dotati di display digitale, il codice viene visualizzato sullo schermo, mostrando inizialmente la prima parte e successivamente la seconda, ripetendo la sequenza continuamente.
I led interessati alla segnalazione degli errori sono quelli che indicano la temperatura di lavaggio e la centrifuga. Nel disegno sono presenti due riquadri, uno indica la lettera F e l'altro la lettera E. In base a quale led si accende nel primo e nel secondo riquadro è possibile decifrare il relativo significato attribuendo loro un numero. La combinazione tra la lettera ed il numero determina il codice di errore finale.
Il numero viene dato dall'equivalente valore riportato sul disegno e per comodità riportato nella seguente tabella:
Temperatura | Centrifuga | Numero |
20 | 0 | 1 |
30 | 600 | 2 |
40 | 800 | 4 |
60 | 1000 | 8 |
90 | 1200 | 16 |
Con tale schema siamo in grado di abbinare ad ogni led acceso il numero preciso e nel caso in cui i led accesi siano più di uno, il numero finale si determina sommando il valore numerico dei due singoli led.
Codice | Significato |
F0 E5 | Nelle lavatrici dotate di display sul display compare la dicitura 0 RMP ed insieme ad essa si accende la spia della centrifuga. 0 RMP significa che la rotazione del cestello, i giri per intenderci, vengono aboliti. Questo avviene a causa di uno sbilanciamento del carico nel cestello. Questo difetto scompare spegnendo ed accendendo la lavatrice ma opportunamente riequilibrando il carico degli indumenti. |
F1 E1 | La resistenza del lavaggio restituisce un ritorno di segnale non corretto. Questo potrebbe dipendere da una non corretta connessione con la scheda, pertanto c'è da controllare ambo i lati se i collegamenti sono regolari. Se ok può essere necessario sostituire la scheda. |
F3 E2 | Il pressostato manda alla scheda un segnale errato o un dato fuori intervallo. Questo può dipendere da difetti di connessione tra le due parti, da controllare, dal pressostato difettoso o dalla scheda guasta. |
F3 E3 | Il sensore della temperatura (ntc) restituisce un valore che porta errore. Misurare i due pin che devono restituire un valore di circa 20 KΩ quando misurato a temperatura ambiente o meglio a 20°C. Se il valore è superiore di molto significa che è in circuito aperto o se il valore troppo basso è in corto. In entrambi i casi sostituirlo. Il controllo positivo induce ad eseguire ulteriore verifiche sul cablaggio e sulla scheda elettronica. |
F4 E2 | Segnale un corto circuito del relè della resistenza di lavaggio. Bisogna controllare la connessione tra resistenza e scheda. Eventuali dispersioni sulla terra. Infine sostituire resistenza e poi scheda. |
F4 E3 | Il relè della resistenza è aperto oppure si sta verificando un corto circuito sui pin della resistenza addetti all'invio dei dati di funzionamento. Oltre ad eseguire i controlli sulla resistenza, relativi cablaggi e connessioni, si procede in caso siano regolari, con la valutazione e sostituzione della scheda. |
F4 E4 | Siamo in presenza di una dispersione della resistenza elettrica di riscaldamento dell'acqua. Con il tester è necessario misurare che tra i contatti della resistenza e la terra non ci sia conduzione. |
F5 E2 | Il blocco porta non esegue il serraggio dello sportello, le cause possono essere diverse, dai cablaggi interrotti, ai connettori che non fanno, contatto, ad un difetto del blocco porta ed infine alla scheda elettronica. |
F5 E3 | Si tratta di un errore simile al precedente ma diversamente il blocco porta non esegue l'apertura dello sportello. Si eseguono i medesimi controlli di prima. |
F6 E1 | Si tratta di un problema di comunicazione tra la scheda principale e quella display. Per prima cosa è necessario controllare l'integrità dei cablaggi e le connessioni tra le schede. Successivamente staccare l'alimentazione per circa due minuti ed al riavvio eseguire la procedura di autodiagnosi. Infine sostituire prima la scheda principale e successivamente l'altra. |
F6 E2 | Segnala una assenza di comunicazione tra le due schede. Procedere come per l'errore precedente. |
F6 E3 | Segnala un problema di comunicazione della scheda principale con il controllo del motore. Bisogna eseguire sempre i controlli dei cablaggi e delle connessioni. Eseguire il distacco dalla rete elettrica per 2 minuiti ed a seguire l'autotest, come segnato nell'errore F6 E1. |
F7 E1 | Segnala un errore tachimetrico del motore, che dopo un certo intervallo di tempo, quando dovrebbe fermarsi continua a girare. Controllare il valore tachimetrico che deve essere compreso tra 115 e 170 Ω. Il difetto può dipendere anche dalla scheda elettronica. |
F7 E2 | Segnala un difetto del motore che non gira o non gira come dovrebbe. Controllare il cablaggio da e per la scheda ed i connettori. Provare a ruotare l'albero del motore manualmente per verificare che non ci siano difficoltà di rotazione. Il difetto nel momento in cui il motore non presenta problemi può essere ricondotto alla scheda. |
F7 E8 | Si tratta di un difetto del motore che si è surriscaldato per un eccesso di rotazione. Bisogna controllare che non ci sia nessuna cosa che possa materialmente rallentarne la rotazione. In caso sia libero il difetto può essere ricondotto alla scheda. |
F7 E9 | Segnala che il motore è bloccato. Questo potrebbe dipendere da un difetto della tachimetrica o da un blocco del rotore all'interno del motore. Se i due elementi sono buoni, il difetto è della scheda. Nel primo caso sostituire il motore, nel secondo la scheda. |
F7 EA | Segnala che il motore non sta ricevendo la fase elettrica, pertanto potrebbe essere semplicemente scollegato il connettore o presente una interruzione del cablaggio. |
F7 EC | Il motore è in sovraccarico di lavoro. Verificare che il carico di biancheria nel cestello non sia oltre i limiti previsti. |
F8 E1 | Questo errore può essere indicato anche con la sigla H2O che indica che la lavatrice riscontro una difficoltà nel caricare l'acqua. |
F8 E3 | Significa che è entrato in funzione il troppo pieno, ovvero è stato superato il livello massimo di acqua previsto all'interno della vasca. Questo può essere causato da più elementi, che vanno controllati e nel caso sostituiti: elettrovalvole, pressostato, pompa di scarico ed infine la scheda. |
F8 E6 | Nei modelli dotati di acquastop è stata rilevata una perdita di acqua. Controllare sul fondo della lavatrice, all'interno del vassoio di raccolta dell'acqua se ne è presente. In tal caso è necessario individuare il punto della perdita. |
F9 E1 | Il pressostato non è riuscito a rilevare il raggiungimento del vuoto in vasca. Possono essere causa del difetto la pompa di scarico quanto non scarica o non lo fa bene, impedendo all'acqua di uscire e conseguentemente il pressostato non rileva il vuoto in quanto non raggiunto o se questo avviene controllare il pressostato. |
F9 E2 | Viene rilevata la presenza di un guasto elettrico alla pompa di scarico. |
FC E1 | Si tratta di un codice di errore che interessa i modelli di lavatrice dotati di connettività. Non c'è comunicazione con il modulo del wi-fi. |
Questi errori, riferiti a lavatrici e asciugatrici, potrebbero essere in disuso o obsoleti, tuttavia potrebbero tornare utili in casi rari.
F10 - Mancato riempimento a freddo: verificare se il rubinetto dell’acqua è aperto ed eventuali strozzature del tubo di scarico;
F11 - Mancato riempimento a caldo: verificare se il rubinetto dell’acqua è aperto ed eventuali strozzature del tubo di scarico. In questi casi è anche probabile la temperatura nell’ ambiente è sotto lo zero ed i tubi possono essersi congelati;
F12 - Mancato riempimento misto: verificare se il rubinetto dell’acqua è aperto;
F13 - Verificare ingresso dell’acqua, valvola di aspirazione e collegamenti dei tubi;
F14 - Problema al riscaldamento dell’acqua;
F15 - L’acqua non viene eliminata all’esterno. In questo caso è probabile anche una fuoriuscita dall’interno. Verificare che il tubo di scarico è alla giusta altezza e che non sia ostruito;
F16 - Livello dell’acqua troppo elevato. Scollegare l'alimentazione dell'acqua e assicurarsi che il livello dell'acqua non salga ulteriormente;
F17 - L’oblò non è chiuso in modo corretto: può capitare che per un carico eccessivo o che urta contro l’oblò, in fase di chiusura, la pressione esercitata sia insufficiente , quindi posizionare una mano sul punto di chiusura e con l’altra esercitare pressione sulla prima. Verificare che l’interblocco non sia rotto;
F20 / 1 - Difetto di funzionamento della resistenza o della rilevazione della temperatura. Può verificarsi quando la temperatura ambiente è sotto lo zero;
F30/31 - Difetto del motore: rieseguire il programma;
F40 - Acqua sotto il livello di protezione. Verificare tubo di entrata dell’acqua, pressione ed ostruzioni;
F41 - Il livello dell’acqua non è corretto. Verificare tubo di entrata dell’acqua, pressione ed ostruzioni;
F50/51 - Non è stato salvato un linguaggio di programmazione. Il sistema funzionerà con le condizioni di default (1000rpm max e lingua inglese).
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||
![]() |
