Come capire a quale errore si riferiscono in caso di service i led accesi di una lavatrice Whirlpool

di Antonello Careri - pubblicato il 09/12/2016
Abbiamo visto in un precedente articolo a cosa si riferiscono i codici di errore riportati sul display delle lavatrici di marca Whirlpool, rientrano anche quelli delle lavatrici Ignis, trattandosi dello stesso produttore. In quei casi i codici sono segnalati sul display e pertanto è sufficiente leggere a cosa si riferisce quel codice alfanumerico, per restringere il campo sul potenziale difetto esistente. La cosa cambia però in presenza di lavatrici senza il display digitale, ma dotato di soli led. Anche in questi casi il guasto viene rimandato con dei led accesi, tra cui quello del service, di colore rosso, che ci indica che la macchina non funziona più e ci invita a contattare il centro assistenza autorizzato.Difatti gli errori vengono restituiti con una alternanza di led accesi, che nello specifico si riferiscono ad un errore, ma se non sappiamo la tabella di corrispondenza, che ora andremo a vedere, non potremmo mai stabilirlo.

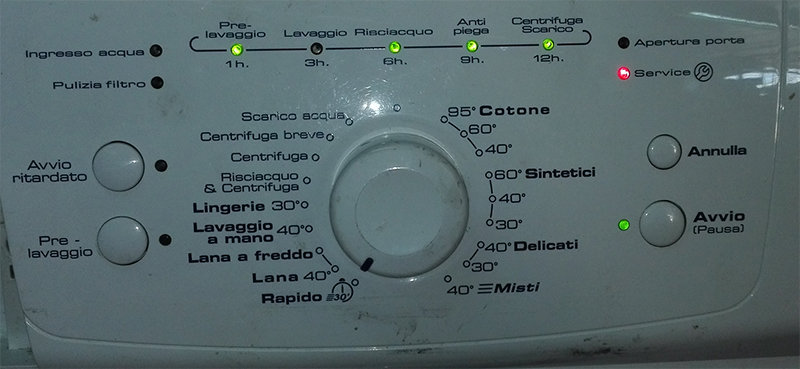

A titolo di esempio riportiamo un display con indicazione di un service, possiamo quindi notare 6 spie accese, di queste in realtà ce ne interessano solo 4 e più in generale dobbiamo precisare che le spie che possono segnalare l’errore sono 5, ovvero quelle che indicano: prelavaggio, lavaggio, risciacquo, anti piega e centrifuga scarico. I 5 led, potrebbero anche riportare delle indicazioni differenti ma al di là di questo sono sempre loro 5 il riferimento.

led segnalazione errore lavatrice whirlpool

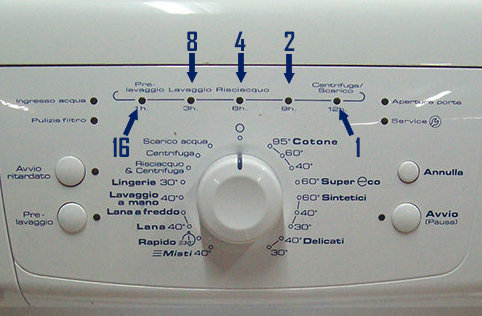

Nel dettaglio il nostro pannello deve essere letto in base allo schema riportato di seguito, notiamo che su questo modello, la dicitura anti piega non c’è, ma fa lo stesso. Pertanto il primo led vale 16, il secondo 8, il terzo 4, il quarto 2 ed il quinto vale 1.

decodifica errore in base al led

Quindi per tornare all’esempio precedente, dove abbiamo accesi i led 1,3,4 e 5, ed essendo ora a conoscenza dei relativi valori corrispondenti, avremmo 16+4+2+1= 23, quindi errore F23.

Di seguito la lista degli errori:

F01 o FH: indica che l’acqua non sta entrando nella lavatrice. Quindi la prima cosa da verificare è se il rubinetto è aperto e successivamente l’elettrovalvola, quindi i filtri sul tubo, il pressostato e la camera di compressione;

F02 o FA: questo errore si può riscontrare sui modelli dotati di sistema acquastop, quindi c’è da verificare per l’appunto l’attivazione del sistema;

F03 o FP: c’è un problema allo scarico dell’acqua, le cose da controllare sono il tubo di scarico, il filtro, la pompa di scarico, il pressostato e la camera di compressione;

F04: è l’indicazione generica di un problema nel riscaldamento dell’acqua, nel dettaglio può fare riferimento all’errore F5 o F8;

F05: problema al sensore di temperatura dell’acqua, è quello posizionato all’interno della resistenza elettrica. Il valore deve essere di 10 ohm a 30°C e di 5 hom a 50°C. Verificare anche che lo spinotto sia ben inserito e che i fili non siano interrotti;

F06: è uno degli errori più comuni, è riguarda il fermo del motore, difatti questi non gira più. Le cause più comuni sono da ricondurre alle spazzole consumate, ma potrebbe anche essere il motore rotto, un difetto alla tachimetrica o problemi relativi ai cablaggi;

F07: il motore gira una corretta regolamentazione, per capirci va un po’ per i fatti suoi, in questo  caso si tratta di un problema elettronico della scheda, che va controllata, quindi l’intero modulo ed il triac relativo a questo componente;

F08: rileva un difetto alla resistenza di riscaldamento dell’acqua, che per essere funzionante deve riportare un valore in ohm di circa 25;

F09: il livello dell’acqua all’interno del cesto è troppo elevato, va controllata la camera di compressione ed il pressostato;

F10/F17/F22/F25: è un codice non sempre utilizzato;

F11: riguarda la scheda elettronica, che ha difficoltà nella comunicazione dei dati, qui c’è da verificare se c’è qualche componente saltato o sostituirla;

F12: è simile all’errore F08;

F13: difetto alla chiusura dell’oblò, verificare il bloccoporta, i cavi e la scheda;

F14: il processore della scheda ha subito una perdita di dati ed è necessario, se possibile una nuova programmazione;

F15: sensore sul tamburo guasto, verificare la presenza del magnete sulla puleggia;

F16/F18/F20/F21: anomalia elettronica generica, c’è da verificare la parte elettrica e la scheda;

F19: questo errore riguarda l’alimentazione elettrica della lavatrice, che deve essere alimentata con 230 volt, quindi eventuali sbalzi potrebbero restituire il difetto;

F23/F24: il livello dell’acqua è molto alto, carica sempre acqua. Verificare camera di compressione, pressostato, scheda elettronica;

F26: la lavatrice scarica sempre acqua, controllare pressostato, pompa di scarico, scheda elettronica.
